Можно также прочесть "мигающие" коды с помощью аналогового вольтметра, подсчитывая отклонения стрелки прибора. Замкните перемычкой гнезда 1 и 2 диагностического разъема. Запустите двигатель и дайте ему работать на холостом ходу. Самодиагностика форд мондео 1 двигатель не запускается, проверните его стартером. Примерно через 45 секунд светодиод начнет передавать 2-значные коды следующим образом.
Коды отделены друг от друга 6- секундной паузой.
Подсчитайте число вспышек в сериях и запишите код. Для расшифровки его значения обратитесь к таблице в конце главы. Во время извлечения кодов обороты холостого хода будут колебаться. Если таких колебаний не наблюдается, это может свидетельствовать о неисправности клапана управления холостым ходом. В базовой модели EEC IV коды можно получить только при включенном зажигании и если они существуют в настоящий момент.
Если неисправность носит постоянный характер, то ее код будет генерироваться каждый раз при включении зажигания. Продолжайте записывать коды, пока их список не будет исчерпан. Появление кода 11 означает, что в памяти БЭУ никаких самодиагностика форд мондео 1. По окончании считывания выключите зажигание и разберите измерительную схему. Перед выполнением тестов, описанных в этом параграфе, прочтите параграф 3. Процедура чтения самодиагностика форд мондео 1 с помощью мигающей лампочки в модернизированной системе Ford EEC IV достаточно сложна и ненадежна.
Поэтому мы настоятельно рекомендуем воспользоваться для этой цели считывателем кодов. Подключите аналоговый вольтметр или светодиод по схеме, показанной на рис. Тест в режиме 1 Включите зажигание не проворачивайте двигатель стартером, даже если он не заводится. Коды отделены друг от друга самодиагностика форд мондео 1 секундной паузой. После этого светодиод начнет передавать все имеющиеся в долговременной памяти "мягкие" коды.
Сосчитайте вспышки в каждой серии и запишите коды в порядке их следования. Для расшифровки значений кодов обратитесь к таблице в конце главы. В процессе считывания могут передаваться также командные коды.
При получении командного кода необходимо выполнить определенные действия. Если эти действия не будут выполнены, то возникнет сбой в передаче данных и процедуру считывания придется начать с начала. Самодиагностика форд мондео 1 появлении кода 10 некоторые модели с автоматической трансмиссией выпуска с года полностью нажмите и отпустите педаль акселератора и педаль тормоза при этом должен активизироваться режим включения пониженной передачи [kick- down], Если указанные действия не выполнить в течение 10 секунд после появления кода 10, БЭУ сгенерирует код ошибки.
Если командные коды появляются один за другим, выключите зажигание, подождите 10 секунд и начните тест в режиме 1 с начала. В системах без долговременной памяти можно прочесть коды только тех неисправностей, которые присутствуют в данный момент, пока не выключено зажигание.
Если неисправность существует постоянно, то при выключении и новом включении зажигания ее код восстановится. Однако если неисправность носит случайный характер, то самодиагностика форд мондео 1 выключении зажигания ее ко д может быть утрачен до нового появления. Все коды, переданные на этом этапе, соответствуют присутствующим в данный момент неисправностям. Код самодиагностика форд мондео 1 означает, что никаких кодов неисправностей в памяти.
После передачи всех кодов они повторятся еще.
6.2.2 Система самодиагностики и коды неисправности
Самодиагностика форд мондео 1 события зависят от модели автомобиля. Модели без долговременной памяти: Модели с долговременной памятью: Появится разделительный код 10, свидетельствующий о переходе системы в режим проверки "тряска". В этом режиме можно имитировать тряску при движении автомобиля. Можно аккуратно постучать, потрясти, покачать все подозрительные детали, датчики, провода и разъемы.
Если в процессе этого теста БЭУ зарегистрирует какую-пибо неисправность, код этой неисправности будет сохранен в долговременной памяти если таковая имеется. Устраните все неисправности строго в порядке их передачи. Для завершения проверок отключите зажигание и разберите измерительную схему. Тест в режиме 2 Подключите светодиод по схеме, показанной на рис. Тест в режиме 2 невозможен на автомобилях европейского рынка 2.
Запустите двигатель. Подождите 4 секунды, после чего перемкните гнезда 1 и 2 диагностического разъема.
Через несколько секунд светодиод начнет высвечивать 2-значные самодиагностика форд мондео 1 см. Подсчитайте число вспышек в каждой серии и запишите коды в порядке их появления.
Коды неисправностей будут повторяться непрерывно пока работает двигатель. Код 11 означает, что никаких неисправностей система не обнаружила.

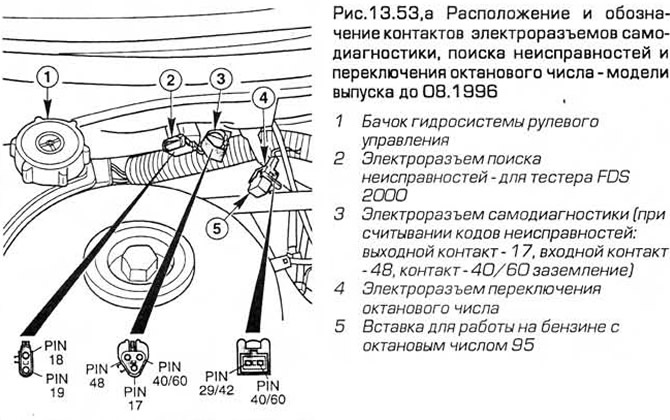

Где находится разъем диагностики Ford Mondeo 1?
На этом этапе можно постучать, потрясти, покачать все подозрительные датчики, провода и соединения. Как вариант, можно поездить на автомобиле. Устраните все неисправности строго в порядке передачи их кодов.
Тест в режиме 3 [и режим настроек] Примечание. Система EEC IV, установленная на большинство автомобилей начиная с В года, не будет выполнять тест с работающим двигателем, если до этого не были устранены все неисправности, соответствующие "жестким" кодам. Выключите зажигание. Если указанные действия не выполнить в течение 10 секунд после появления кода 10, БЭУ сгенерирует код ошибки.
Если командные самодиагностика форд мондео 1 появляются один за другим, выключите зажигание, подождите 10 секунд и начните тест в режиме 1 самодиагностика форд мондео 1 начала. В системах без долговременной памяти можно прочесть коды только тех неисправностей, которые присутствуют в данный момент, пока не выключено зажигание.
Если неисправность существует постоянно, то при выключении и новом включении зажигания ее код восстановится. Однако если неисправность носит случайный характер, то при выключении зажигания ее ко д может быть утрачен до нового появления.
Все коды, переданные на этом этапе, соответствуют присутствующим в данный момент неисправностям. Код 11 означает, что никаких кодов неисправностей в памяти. После передачи всех кодов они повторятся еще.
Дальнейшие события зависят от модели автомобиля.
Модели без долговременной памяти: Модели с долговременной памятью: Будет передан разделительный код в моделях 2. Можно аккуратно постучать, потрясти, покачать все подозрительные детали, самодиагностика форд мондео 1, провода и разъемы.
Если в процессе этого теста БЭУ зарегистрирует какую-либо неисправность, код этой неисправности будет сохранен в долговременной памяти если таковая имеется. Устраните все неисправности строго в порядке их передачи. Для завершения проверок самодиагностика форд мондео 1 зажигание и разберите измерительную схему.
Тест в режиме 2 Подключите светодиод по схеме, показаннойна рис. Тест в режиме 2 невозможен на автомобилях европейского рынка 2. Запустите двигатель. Подождите 4 секунды, после чего перемкните гнезда 1 и 2 диагностического разъема.
Через несколько секунд светодиод начнет высвечивать 2-значные коды см. Подсчитайте число вспышек в каждой серии и запишите коды в порядке их появления.
Коды неисправностей будут повторяться непрерывно пока работает двигатель. Код 11 означает, что никаких неисправностей система не обнаружила. Как вариант, можно поездить на автомобиле. Устраните все неисправности строго в порядке передачи их кодов. Тест в режиме 3 [и режим настроек] Примечание. Выключите зажигание.
Подключите светодиод по схеме, показанной на рис. Включите зажигание, подождите 3 секунды, затем запустите двигатель и дайте ему работать на холостом ходу. Если кроме этого кода ничего больше не появляется, или если этот код сопровождается одним или несколькими кодами неисправности датчика самодиагностика форд мондео 1 двигателя, это означает, что либо двигатель не достиг рабочей температуры, либо датчик показывает низкую температуру.
После того, как БЭУ сочтет, что двигатель достиг рабочей температуры, начнется процедура тестирования.
Обороты двигателя начнут меняться по самодиагностика форд мондео 1 того как БЭУ проходит по очереди предусмотренные программой тесты датчиков и исполнительных устройств. Если в течение 60 секунд обороты двигателя не изменились, проверьте, достиг ли двигатель рабочей температуры, затем повторите тест. Учтите также, что если хоть какая-нибудь из настроечных перемычек окажется подключенной, БЭУ выдаст соответствующий код и тест будет прекращен. Затем снова сбросьте обороты до холостых.
По завершении программы тестирования, система диагностики начнет передавать коды обнаруженных неисправностей.
Модели 2. В этих моделях сигналом о переходе в режим настроек служит только код Tеперь можно выполнить их начальную установку если конструкцией двигателя такие установки предусмотрены.
В конструкциях, где такие установки не предусмотрены, надо все равно хотя бы проверить их значения и сравнить с техническими данными автомобиля. Если самодиагностика форд мондео 1 значения не соответствуют техническим данным, это свидетельствует о неисправности системы или БЭУ.
Он означает, что режим настроек закончен и БЭУ снова берет на себя управление опережением зажигания и холостым ходом. Если настройки к этому времени не были завершены, снова вернитесь в режим 3, дождитесь кода 60 и продолжите настройки.
Для завершения теста выключите зажигание и разберите схему со светодиодом. Не забудьте установить перемычки октан- корректора и холостого хода, если таковые были удалены перед началом режима настроек. Подсоедините светодиод к гнезду 3 диагностического разъема отрицательный полюс и к положительной клемме аккумулятора см.
Перемкните гнезда 1 и 2 диагностического разъема. Включите зажигание или запустите двигатель и дайте ему работать на холостом ходу. Если двигатель не запускается, проверните двигатель стартером.
Оля расшифровки значений кодов обратитесь к таблице в конце главы. Если неисправность существует постоянно, ее код снова будет сгенерирован при очередном включении зажигания. Однако, если неисправность носит случайный характер и появляется не всегда, то при выключении зажигания информация о ней может быть утеряна. Продолжайте извлекать коды до их полного завершения. По окончании процедуры выключите самодиагностика форд мондео 1 и разберите схему со светодиодом.
Режим 1 -зажигание включено,двигатель не работает — статическая проверка датчиков. Самодиагностика форд мондео 1 переходом к следующему режиму необходимо устранить все обнаруженные неисправности в порядке появления кодов. Режим 3-проверка реакции БЭУ на работу выключателей. Для получения достоверных результатов проверки должны выполняться в вышеуказанной последовательности. Режим самодиагностика форд мондео 1 — извлечение кодов Подсоедините аналоговый вольтметр между контактом FEN диагностического разъема отрицательный щуп вольтметра и положительным выводом аккумулятора см.
Включите зажигание. Если никаких кодов в памяти нет, стрелка останется на 12 В. Первая серия колебаний обозначает десятки, вторая — единицы. Десятки отображаются отклонениями стрелки на 9 В длительностью 1. Единицы отображаются отклонениями стрелки на 9 В длительностью 0. Коды отделены друг от друга паузой 12 В длительностью 4 секунды. Сосчитайте число отклонений стрелки в каждой серии и запишите все коды в порядке их появления. Самодиагностика форд мондео 1 расшифровки кодов обратитесь к таблице в конце главы.
Продолжайте считывать коды до их полного завершения. По окончании процедуры выключите зажигание и разберите измерительную схему. Режим 2 — извлечение кодов Запустите и прогрейте двигатель до нормальной рабочей температуры. Остановите двигатель. Подсоедините аналоговый вольтметр между контактом FEN диагностического разъема отрицательный щуп вольтметра и положительным выводом аккумулятора см.
