Произвольно мешать компоненты от разных трапеций не следует. Достаточно очевидно, что, к примеру, длина и форма сошки на валу рулевого редуктора и маятникового рычага должны быть точно согласованы. К сказанному можно добавить также то, что для установки рулевой трапеции «с ГУР» порой нужен ещё и специальный картер двигателя с выборкой для её прохода, либо аналогичную выборку можно выполнить по образцу на родном картере при помощи кувалды. Видимо, это касается трапеции «старого образца» под шкворневую подвескуу которой прямая центральная тяга но это не.
Кроме рулевая трапеция газ 3110 с гур, установка собственно рулевого механизма с ГУР потребует полной замены рулевой колонки, включая её кожух и рулевое колесо, потому что родную рулевую колонку ГАЗ невозможно без переделок пристыковать к рулевому механизму с ГУР — не совпадают крепления под резиновую эластичную муфту у ГАЗ, под рулевой «карданчик» у поздних машин с ГУР.
Установка колонки от в сборе решает проблему с технической стороны, но выглядит результат отвратительно. Существует, правда, «кастомное» решениенайденное одним из пользователей DRIVE2 — родная колонка от ГАЗ укорачивается и на рулевой вал крепится карданный шарнир от рулевого управления «с Рулевая трапеция газ 3110 с гур, присоединяемый к соответствующему рулевому механизму.
Однако, у этого варианта есть как минимум один минус — вопросы, возникающие относительно «честного» прохождения техосмотра, актуальность которого каждый должен взвесить для себя.
По поводу той оговорки, которую я сделал выше относительно возможности сохранения при установке ГУР-а родной разболтовки ГАЗ Существует одно не вполне штатное — и именно поэтому я не берусь рулевая трапеция газ 3110 с гур его — решение, найденное одним из посетителей форумов по ГАЗ Это установка на ГАЗ с родной рулевой трапецией только самого рулевого механизма с ГУР от ГАЗ, с сохранением родной «той» сошки, которая напрессовывается на вал рулевого механизма вместо штатной, и, соответственно, всей остальной трапеции.
Но, повторюсь, данное решение не является штатным, и абсолютную работоспособность его я гарантировать не могу. Например, при его реализации могут возникнуть проблемы с несовпадением рабочих ходов сошки и редуктора. Дело в том, что у «Волги» перемещение рулевой трапеции конструктивно ограничивается именно упором в лонжерон специальных контактных площадок на рулевой сошке.
И у машин с ГУРом сошка имеет свою, особую форму фото рулевая трапеция газ 3110 с гур синяя сошка — от редуктора с ГУРомсогласованную с максимальными углами поворота рулевого механизма с ГУРом а они меньше, чем у обычного. В случае установки другой сошки может возникнуть ситуация, при которой сошка при крайнем угле поворота редуктора не будет упираться в лонжерон. При этом поршень рулевого механизма, на который воздействует давление гидравлической жидкости величиной около 90 атм, будет упираться в крышку рулевого механизма, и, естественно, равно или поздно вырвет её ко всем чертям по мотивам ответа сотрудника фирмы «Гидролаб», занимающейся установкой ГУРов на «Волгу».
Разумеется, для предотвращения данной печальной ситуации можно дополнительно ограничить углы поворота сошки, наварив на лонжероны пластины-ограничители.
Однако какими будут после этого углы поворота колёс и будет ли их хватать для нормального вождения — большой вопрос В любом случае, намного лучше и правильнее воспроизводить проверенные серийные варианты конструкции рулевого привода.
Последняя оговорка: ГУР таки «отжирает» часть мощности двигателя. Не много, но чувствительно. В идеале, при его установке желательно форсировать двигатель, хотя бы повышением степени сжатия с переходом на АИ для дефорсированных моторов или АИ К сожалению, рулевое управление «Волги» нередко становится источником большой головной боли для её владельца.
И дело здесь не в конструктивном несовершенстве данного узла, а в крайне поганом качестве современных рулевая трапеция газ 3110 с гур для примера, у некоторых новодельных оригинальных газовских!!! О ходимости таких запчастей говорить не приходится и вовсе, при регулярной эксплуатации чтобы поддерживать рулевое управление в исправности перебирать трапецию приходится чуть ли не раз в год!
Для сравнения, родные шарниры ходили по и более тысяч километров без нареканий. Но тут уж никаких старых запасов запчастей не напасёшься. Стоит отметить, что появление зазора в шарнире рулевых тяг вследствие износа, проявляющееся в виде стука, можно в определённой степени компенсировать подтяжкой его нижней пробки.
В качестве периодической операции по обслуживанию подтяжка рулевых шарниров не предусмотрена, поскольку шарниры являются самоподтягивающимися и способны в определённой степени компенсировать износ за счёт наличия в них пружины, прижимающей шаровую поверхность пальца шарнира к его корпусу.
Однако подтяжка всё же предусмотрена как один из способов устранения люфта в шарнирах если он всё-таки возник в процессе эксплуатации и пружина уже не в состоянии его компенсировать. В этом случае надо сначала расшплинтовать пробку шарнира и затянуть её до упора, затем рулевая трапеция газ 3110 с гур отвернуть её обратно — на полный оборот для внешних шарниров и на пол-оборота для внутренних, а пото — совместить с ближайшим отверстием для шплинта и зашплинтовать.
Так или иначе, повторюсь — качество современных деталей зачастую таково, что даже с периодической подтяжкой срок их службы ниже всякой критики.
В силу вышеописанной ситуации головы многих владельцев «Волги» посещают мысли о том, чтобы вместо всего рулевая трапеция газ 3110 с гур шарнирного хозяйства установить реечный рулевой механизм, не то чтобы более совершенный, но во всяком случае конструктивно более простой и в силу этого более надёжный.
Однако такое вмешательство в конструкцию автомобиля является достаточно серьёзным, поэтому перед тем, как за него браться, необходимо получить хотя бы базовое представление о принципах работы и основах проектирования рулевого управления. Настоятельно рекомендую также ознакомиться с литературой по рулевая трапеция газ 3110 с гур Й.
Раймпель, «Шасси автомобиля. Рулевое упра вление» ; Д. Хэммил «Подвеска и тормоза »где всё изложено намного более подробно.
Одно из основных требований к рулевому управлению автомобиля — обеспечение правильной геометрии рулевого привода. Дело в том, что в повороте внутренние и наружные колёса автомобиля движутся по окружностям различного радиуса, соответствующего различному их удалению от общего центра поворота рулевая трапеция газ 3110 с гур внутреннее колесо движется по окружности меньшего радиуса, чем внешнее:. Соответственно, и угол поворота внутреннего колеса должен быть большим, чем у внешнего — иначе одно из них будет проскальзывать, что сопровождается свистом резины и её повышенным износом, а также ухудшением бокового сцепления.
Причём чем круче поворот — тем больше должна быть разница между этими углами.
Автокаталог
Именно поэтому в рулевом приводе и используется рулевая трапецияа не, скажем, рулевой прямоугольник с параллельными друг другу поворотными рычагами — наклон повротных рычагов позволяет достичь необходимого в данном конкретном случае соотношения между углами поворота колёс. Первым до этого принципа построения рулевого привода додумался ещё в — годах каретный мастер по другой информации — штельмахер, колесник, то есть мастер, изготавливающий колёса для карет и других экипажей; хотя в те годы это часто было одно и то же лицо Георг Ланкеншпергер или же Ланкенсбергер из Мюнхена, однако в истории его изобретение закрепилось под рулевая трапеция газ 3110 с гур Рудольфа Аккермана, бывшего его представителем в Англии и получившего патент от своего имени.
По другой информации, Ланкеншпергер с Аккерманом додумались только до идеи поворачивать сами колёса, а не всю переднюю ось повозки целиком, но рулевой трапеции не применили, и в исходном варианте использовался именно рулевой прямоугольник с параллельными поворотными рычагами, трапеция же появилась позже.
В общем, вся эта история за давностью лет уже приобретает наполовину легендарный привкус. Собственно углом Рулевая трапеция газ 3110 с гур называется угол поворота наружного относительно центра поворота колеса, который согласно принципу Аккермана должен находиться в определённом соотношении с углом поворота внутреннего относительно центра поворота колес.
В других рулевая трапеция газ 3110 с гур углом Аккермана называется угол, под которым установлены поворотные рычаги подвески относительно продольной оси автомобиля при рулевом управлении в нейтральном положении. Вообще, в этой теме очень много разночтений между разными источниками; ниже я постараюсь кратко изложить все имеющиеся в литературе точки зрения на этот вопрос. Величина угла Аккермана определяется в зависимости от соотношения расстояния b 1 между центрами шкворней точками пересечения осей поворота передних колёс и их осей вращения?
Данное построение и способ расчёта взяты из статьи Рулевая трапеция газ 3110 с гур. Зака « Строим автомобиль. Самые ответственные узлы ». Также см. Стоит, однако, отметить, что в целом ряде источников за величину b 1 для этой формулы принимается расстояние между осями шкворней, взятое на уровне опорной поверхности земли — PC на рисунке ниже:.
Например, у Рулевая трапеция газ 3110 с гур и в русском, и в английском издании величина b 1 j рассчитывается как ширина колеи передних колёс минус удвоенная величина плеча обката:.
Это, в принципе, логично, так как именно вокруг данных точек на земле фактически и поворачивает пятно контакта шины с дорогой, непосредственно определяющее движение автомобиля в повороте колесо окатывается вокруг точки пересечения оси шкворня с опорной поверхностью по радиусу обката.
Однако в других источниках, как правило — более старых, в той же формуле используется всё же расстояние между шкворнями, взятое на середине их длины или аналогичная формулировка; для примера приведена иллюстрация из справочника по машиностроению г.
Линии, продолжающие поворотные рычаги цапф, должны пересекаться при этом в точке Sрасположенной на расстоянии порядка Обратите внимание, что теоретические поворотные рычаги цапф, задействованные в этом построении, сугубо условны и совершенно не обязаны совпадать с изгибом реальных рычагов на реальной цапфе.
ГАЗ-3110 ГАЗ Рулевая трапеция автомобилей со встроенным гидроусилителем и
Из конфигурации реального рычага для этого построения интересно только расположение внешнего шарнира рулевой тяги. При таком рулевая трапеция газ 3110 с гур углов поворота колёс обеспечивается отсутствие проскальзывания управляемых колёс при движении в повороте. При значительных отклонениях от этого соотношения значительно возрастает износ резины, а шины начинают «пищать» на поворотах из-за проскальзывания.
Кроме того, проскальзывание снижает устойчивость автомобиля в повороте. За её адекватность и даже отсутствие в ней опечаток я не поручусь. У того же Раймпеля можно найти более подробные методики, но для нашего случая должно хватить и. Разумеется, на практике величина b 1 и начальные углы установки рулевых рычагов в определённой степени меняются в процессе эксплуатации, в частности — в результате регулировки развала и схождения, износа шин и.
Поэтому реальные углы всегда несколько отличаются от идеальных расчётных. Более того, их могут делать и часто делают отличными от идеальных ещё на этапе проектирования автомобиля, исходя из самых различных целей. В некоторых источниках рулевой привод с трёхзвенной поперечной тягой сводят к рулевой трапеции, заменяя реальные поворотные рычаги «виртуальными» длиной m пунктир на рисункекоторые получены соединением центров шкворней с центрами шарниров рулевой сошки и маятникового рычага, а рулевые тяги — столь же «вирутальной» неразрезной поперечной тягой длиной n, соответствующей расстоянию между этими шарнирами.
Также, у автомобиля с независимой подвеской рулевая трапеция газ 3110 с гур трапеция фактически не имеет вида настоящей трапеции — средняя тяга у них конструктивно выполняется разрезной, двух- или трёхзвенной, что также накладывает влияние на работу рулевого привода. Кроме того, у автомобиля, в отличие от кареты, имеются резиновые шины, явление силового увода которых в значительной степени влияет на поведение в повороте: реальный радус, по которому движется машина, может отличаться от идеального, заданного рулевым приводом; это свойство автомобиля называется его поворачивоемостью.
Поворачивоемость может быть недостаточной, если фактический радиус поворота автомобиля оказывается больше идеального, заданного положением деталей рулевого привода то есть автомобиль как бы «не хочет» поворачивать и «сопротивляется» попыткам водителя войти в поворот ; избыточной, если фактический радиус поворота меньше идеального автомобиль «хочет» поворачивать и после начала поворота начинает самопроизвольно «ввинчиваться» в него ; или нейтральной — фактический радиус поворота соответствует идеальному.
Это вопрос, совершенно отдельный от работы рулевого привода, и в большей степени относится к кинематике подвески автомобиля.
Между тем, одного лишь правильного угла установки поворотных рычагов недостаточно для обеспечения правильной работы рулевого управления. Важную роль играет также геометрия самой рулевой трапеции, в частности — длина рулевых тяг и расположение их шарниров относительно шарниров рычагов подвески. Эти параметры должны быть подобраны таким образом, чтобы при вертикальных рулевая трапеция газ 3110 с гур подвески схождение управляемых колёс не менялось, или хотя бы его изменение оставалось в пределах допустимого.

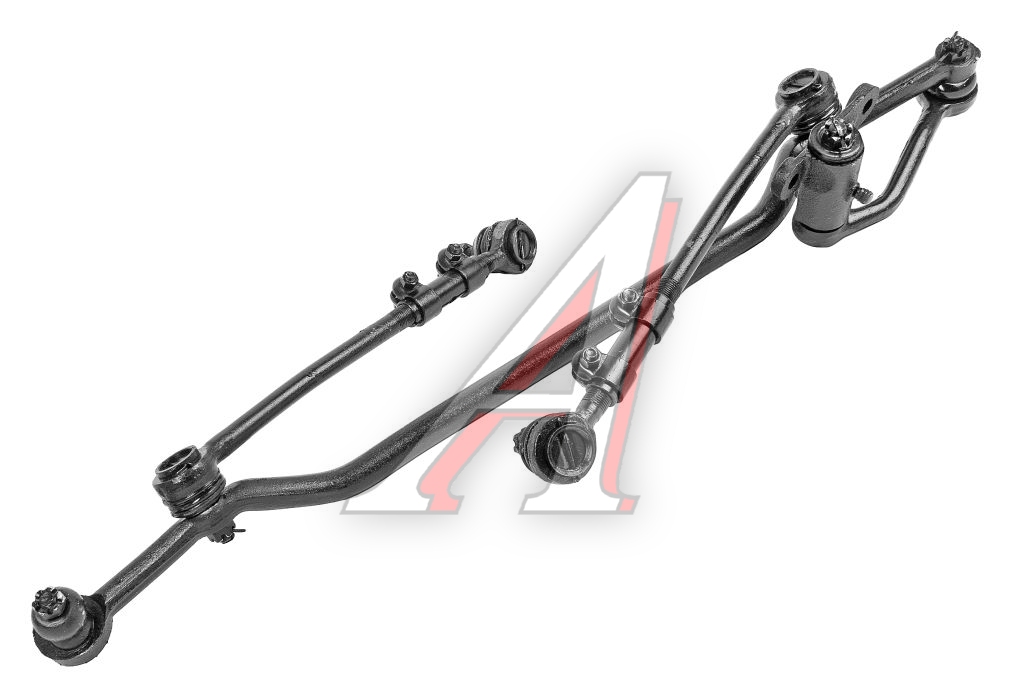

Трапеция рулевая в сборе Волга старого образца (под гидроусилитель руля (ГУР)) ОАО ГАЗ
Если же данное условие не соблюдается — в подвеске будет наблюдаться явление так называемого ударного руления англ. Причём основную опасность представляют незначительные изменения схождения при прохождении поворота на высокой скорости, рулевая трапеция газ 3110 с гур из-за проезда волн покрытия или мелких неровностей, которые могут уменьшить устойчивость автомобиля или даже спровоцировать занос.
И это ещё не самое печальное последствие — гораздо хуже, что самопроизвольное «подруливание» сопровождает любое изменение положения передних колёс по вертикали, в частности — «приседание» автомобиля на задок при разгоне и «клевок» передком при торможении.
В том числе и в повороте. К сожалению, в последнее время в данной области появилось немало, скажем так, не вполне соответствующей действительности информации.
Или, если говорить более развёрнуто — чрезмерно упрощена и из-за этого непригодна для практического применения.
Шарнир рулевой трапеции для а/м ГАЗ-3110 PILENGA 1229
Это неправильная схема! Не смотрите сюда!.
Трапеция рулевая с ГУР безшкворневая ОАО ГАЗ Интернет-магазин автозапчастей beton-forum.ru Доставка по Украине Лучшая цена Гарантия на автозапчасти.
На самом деле центр наружного шарнира рулевой тяги Y в реальном, работоспособном рулевом управлении рулевая трапеция газ 3110 с гур никогда не будет находиться на линии X — Zсоединяющей центры шаровых шарниров. В абсолютном большинстве случаев он будет смещён относительно неё внутрь или наружу. Соответственно, и внутренний шарнир тяги B также будет смещён относительно оси A — Cсоединяющей точки крепления рычагов на шасси.
